STP 파일 뷰어 무료 프로그램 다운로드 | 설치 없이 여는 법? STEP 뷰어 5종 비교
거래처에서 받은 .stp 파일은 CAD 프로그램이 없으면 더블클릭해도 열리지 않습니다. 윈도우 기본 3D 뷰어도 STEP을 지원하지 않습니다. 다행히 STP 파일 뷰어는 돈을 내지 않고 쓸 수 있는 선택지가 5가지 있고, 그중 둘은 설치 없이 브라우저에서 바로 열립니다.
이 글은 STEP 파일이 무엇인지, 어떤 상황에 어떤 무료 뷰어를 고를지, 안 열릴 때 무엇을 확인할지 정리합니다.
한눈에 보기
- .stp와 .step은 같은 형식(ISO 10303)입니다. 확장자만 다릅니다
- 무료로 STEP이 열리는 것: eDrawings Viewer·FreeCAD·CAD Assistant(설치형), 3D Viewer Online·Autodesk Viewer(웹)
- 설치 없이 가장 빠른 방법: 3dviewer.net에 파일을 끌어다 놓기 — 가입 없음, 서버 업로드 없음
- 3D-Tool Free Viewer는 무료지만 STEP은 못 엽니다(14일 체험판 필요). ABViewer는 유료 프로그램입니다
- Autodesk Viewer는 무료지만 계정 필요, 파일당 1GB, 30일 뒤 삭제
STEP 파일 뜻 — .stp와 .step은 같은 파일일까
STEP은 국제표준 ISO 10303이 정한 3D 설계 데이터 교환 형식입니다. 솔리드웍스·카티아·인벤터처럼 서로 다른 CAD 프로그램끼리 모델을 주고받을 때 쓰는 “공용어”라서, 부품 업체나 가공 업체가 도면 대신 STEP 파일을 보내는 일이 많습니다.
알아둘 특징은 이렇습니다.
- 확장자:
.stp와.step은 같은 형식입니다. 압축판인.stpz도 있습니다 - 내용: 사람이 읽을 수 있는 텍스트(ASCII) 파일에 형상 데이터가 담깁니다
- 담기는 것: 완성된 형상(면·모서리·솔리드)입니다. 원래 CAD에서 쓰던 작업 이력은 넘어오지 않습니다
- 여는 데 필요한 것: STEP을 해석하는 전용 엔진이 있는 뷰어나 CAD. 일반 이미지 뷰어나 윈도우 3D 뷰어로는 안 됩니다
텍스트 파일인데 메모장으로 열면 숫자와 기호만 가득한 이유가 여기 있습니다. 형상을 좌표와 참조 관계로 적어둔 것이라, 뷰어가 이를 계산해 3D로 그려줘야 모양이 보입니다. 표준 문서에 따르면 STEP 파일은 앞에서부터 차례로 읽을 수 없고 파일 전체를 메모리에 올린 뒤 해석해야 합니다. 용량이 큰 조립품일수록 여는 데 시간이 걸리는 까닭입니다.
STP 파일 뷰어 무료 5종 비교
STEP이 실제로 열리고, 비용 없이 계속 쓸 수 있는 것만 추렸습니다(2026년 9월 기준, 각 공식 페이지 확인).
| 프로그램 | 형태 | 운영체제 | 무료 조건 | 한 줄 장점 |
|---|---|---|---|---|
| eDrawings Viewer | 설치형 | Windows·macOS | 뷰어 무료(Professional만 유료) | 측정·단면 보기 등 실무 기능 |
| FreeCAD | 설치형 | Windows·macOS·Linux | 오픈소스(LGPL), 상업 사용 가능 | 열기뿐 아니라 수정·변환까지 |
| CAD Assistant | 설치형 | Windows·macOS·Linux·Android(APK) | 개인·상업 모두 무료 | 오프라인 동작, 안드로이드도 지원 |
| 3D Viewer Online (3dviewer.net) | 웹 | 브라우저 | 오픈소스(MIT), 가입 없음 | 파일이 서버로 올라가지 않음 |
| Autodesk Viewer | 웹 | 브라우저 | 무료, Autodesk 계정 필요 | 링크로 동료와 공유 |
설치형 STP 파일 뷰어 3종의 핵심만 짧게 정리합니다(웹 뷰어 2종은 아래 “설치 없이” 절에서 다룹니다).

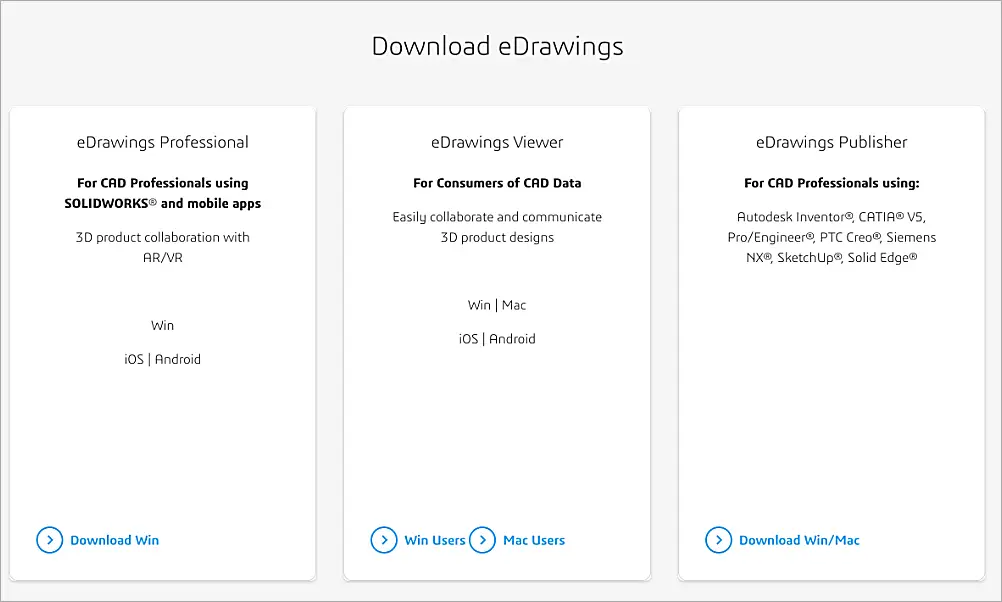

eDrawings Viewer — 솔리드웍스 쪽 파일까지 함께 볼 때
- 다쏘시스템(솔리드웍스 개발사)이 만든 무료 뷰어입니다
- STEP·IGES·JT·DWG·DXF·IFC와 솔리드웍스 원본(.sldprt·.sldasm)을 엽니다
- Mac판은 앱스토어에서 무료(macOS 10.14 이상). 단, iOS용 eDrawings 앱은 한국 앱스토어에서 3,300원 유료입니다

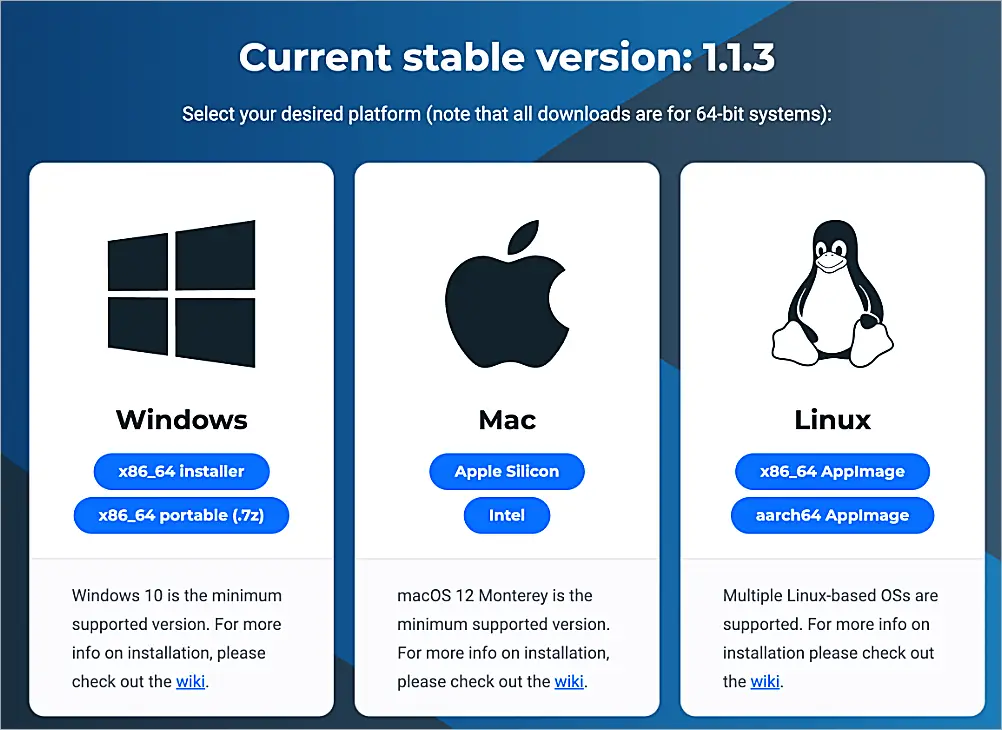

FreeCAD — 보고 끝이 아니라 고치거나 변환해야 할 때
- 오픈소스 3D CAD입니다. 현재 최신 안정판은 1.1.3(2026년 7월 배포)입니다
.step·.stp·.stpz를 가져오고 내보낼 수 있고, STL 등 다른 형식으로도 저장합니다- 모든 배포판이 64비트이며 Windows 10 이상, macOS 12 이상이 필요합니다
- 뷰어가 아니라 CAD라서 처음 켜면 메뉴가 많습니다. “열어서 보기만” 할 거라면 다른 뷰어가 더 편합니다
CAD Assistant — 인터넷 없이 여러 기기에서 볼 때
- 오픈캐스케이드(Open Cascade)가 만든 뷰어로, 개인·상업 용도 모두 무료입니다
- STEP·IGES·glTF·BREP·OBJ 등을 엽니다
- 최신판이 1.6.0(2021년 10월)에서 멈춰 있습니다. 2026년 9월 확인 시 구글 플레이·앱스토어에서는 검색되지 않았고, 안드로이드는 공식 사이트의 APK로만 받을 수 있습니다
무료가 아니거나 STEP이 안 되는 것 — 3D-Tool Free, ABViewer
“무료 STEP 뷰어”로 자주 소개되지만 확인해 보면 조건이 다른 두 가지입니다.
- 3D-Tool Free Viewer: 영구 무료이고 기업도 쓸 수 있지만, 여는 형식은 DDD·STL·3MF뿐입니다. STEP을 열려면 14일 체험 키를 받아야 합니다
- ABViewer: 유료 프로그램입니다. 45일 체험판이 있고, STEP 같은 3D 모델은 Professional·Enterprise 판에서 열립니다
체험 기간이 끝나면 다시 막히므로, 계속 쓸 목적이라면 위 비교표의 5종 안에서 고르는 편이 낫습니다.

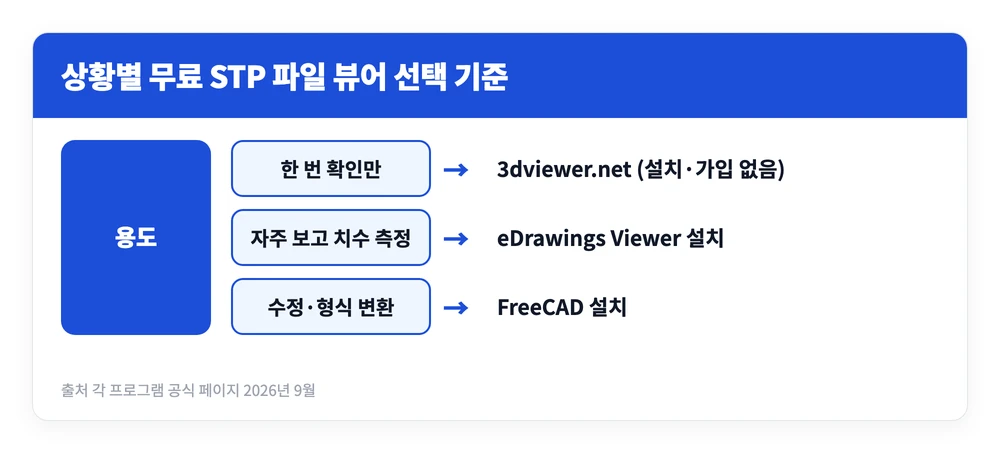

상황별 STEP 뷰어 고르는 기준
비교표만 보면 STP 파일 뷰어가 다 비슷해 보이지만, 실제 선택은 “지금 무엇을 해야 하느냐”로 갈립니다.
| 이런 경우 | 추천 | 이유 |
|---|---|---|
| 회사 PC라 설치가 막혀 있다 | 3D Viewer Online | 브라우저만 있으면 되고 가입도 없음 |
| 보안상 파일을 외부 서버에 올리면 안 된다 | 3D Viewer Online 또는 설치형 3종 | 3dviewer.net은 내 PC 파일을 브라우저 안에서만 처리 |
| 동료·거래처에 모델을 보여줘야 한다 | Autodesk Viewer | 업로드 후 공유 링크 생성 |
| 치수를 재거나 단면을 봐야 한다 | eDrawings Viewer | 측정·동적 단면 기능 |
| STL로 바꿔 3D 프린팅하려 한다 | FreeCAD 또는 3D Viewer Online | 둘 다 STL 내보내기 지원 |
| Mac을 쓴다 | eDrawings(Mac)·FreeCAD·CAD Assistant | 셋 다 macOS판 있음 |
| 리눅스를 쓴다 | FreeCAD·CAD Assistant | 리눅스판 제공 |
한 가지 짚어둘 점은 “웹 뷰어 = 파일이 외부로 나간다”가 늘 맞지는 않다는 것입니다. Autodesk Viewer는 파일을 오토데스크 서버에 올려 변환하는 방식이지만, 3dviewer.net은 공식 설명상 내 컴퓨터의 파일을 어떤 서버에도 올리지 않고 브라우저 안에서 처리합니다. 대외비 설계 파일이라면 이 차이가 선택을 가릅니다.
STP 파일 여는 방법 — 설치 없이 웹에서 보기
프로그램을 깔 수 없거나 한 번만 확인하면 되는 경우의 STEP 파일 보는법입니다.

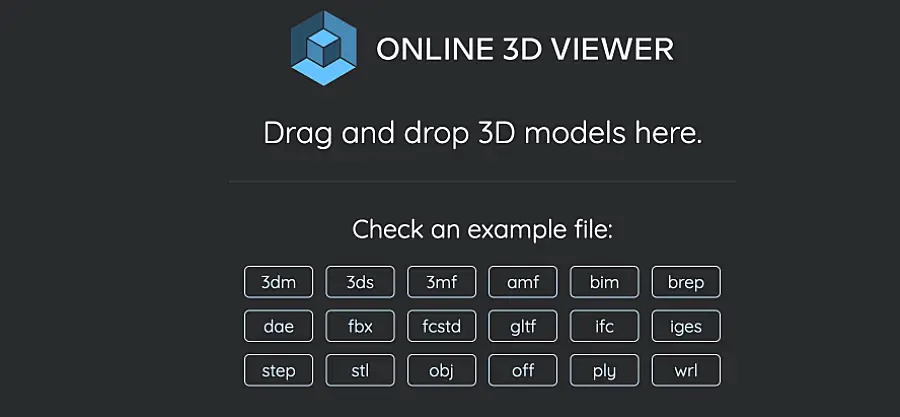

3dviewer.net으로 STP 파일 열기
- 브라우저에서 3dviewer.net에 접속합니다
- .stp 또는 .step 파일을 화면에 끌어다 놓습니다
- 마우스로 돌리고 확대해 형상을 확인합니다
가입이나 로그인 단계가 없습니다. 확장자 .stp·.step·.igs·.iges를 모두 STEP·IGES로 인식합니다.

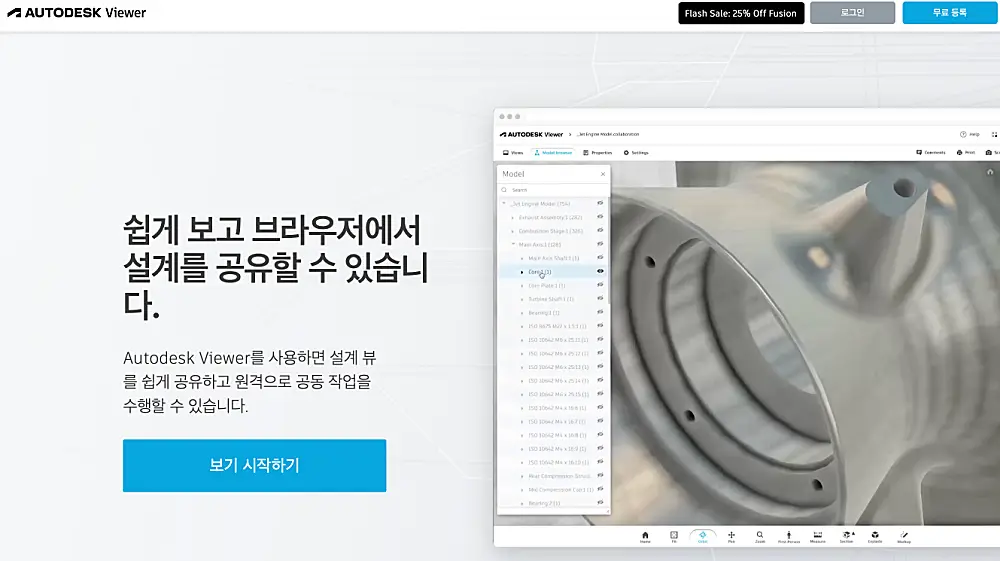

Autodesk Viewer로 열고 공유하기
- Autodesk 계정으로 로그인합니다(없으면 무료로 만듭니다)
- Design Views 화면에서 Upload new file을 누르고 파일을 올립니다
- 변환이 끝나면 이메일로 알림이 오고, 화면에서 보거나 공유 링크를 만듭니다
제약이 두 가지 있습니다. 파일 하나당 1GB 미만만 올릴 수 있고, 올린 파일은 30일 뒤 영구 삭제됩니다. 30일은 Design Views 화면의 Extend 버튼으로 연장할 수 있습니다.
STP 파일 변환 — STL·OBJ로 바꾸려면
STEP을 3D 프린터용 STL로 바꾸는 요청도 많습니다. 무료로 가능한 경로는 두 가지입니다.
- 3dviewer.net: 파일을 연 뒤 내보내기 버튼 → STL·OBJ·glTF(GLB)·PLY 등 선택. 단, STEP으로 다시 저장하는 기능은 없습니다
- FreeCAD: 파일을 가져온 뒤 내보내기로 STL 등 저장. STEP으로 다시 내보내기도 됩니다
STP 파일 열기가 안 될 때 확인할 것
STP 파일 뷰어를 깔았는데도 파일이 열리지 않을 때는 아래 순서로 원인을 좁힙니다.
| 증상 | 원인 | 해결 |
|---|---|---|
| 더블클릭하면 “앱을 선택하라”고 뜬다 | STEP을 해석하는 프로그램이 PC에 없음 | 위 5종 중 하나 설치 또는 웹 뷰어 사용 |
| 윈도우 3D 뷰어로 안 열린다 | 3D 뷰어 지원 형식은 STL·OBJ·GLB·GLTF·PLY·3MF 등 메시 형식뿐 | STEP 전용 뷰어 사용 |
| 3D-Tool Free Viewer로 안 열린다 | 무료판은 DDD·STL·3MF만 지원 | 다른 무료 뷰어로 교체 |
| 확장자가 .stpz다 | 압축된 STEP | FreeCAD·Autodesk Viewer에서 열기 |
| Autodesk Viewer 업로드가 거부된다 | 파일이 1GB 이상 | 설치형 뷰어로 열기 |
| 한참 로딩되다 멈춘다 | STEP은 파일 전체를 메모리에 올려 해석하는 구조라 큰 조립품일수록 부담 | 사양 여유 있는 PC에서 설치형 뷰어 사용, 다른 프로그램 종료 |
| 한 달 전 올린 파일이 사라졌다 | Autodesk Viewer는 30일 뒤 자동 삭제 | 다시 올리거나 사전에 기간 연장 |
형식은 맞는데도 여러 뷰어에서 똑같이 실패한다면 파일 자체가 전송 중 잘렸을 가능성이 있습니다. 이때는 보낸 쪽에 다시 요청하는 편이 빠릅니다.
STP 파일 뷰어는 쓰임새에 따라 답이 다릅니다. .stp 파일을 받을 일이 가끔이라면 3dviewer.net 하나만 즐겨찾기해 둬도 충분합니다. 매일 설계 파일을 확인하는 업무라면 eDrawings Viewer를, 수정이나 형식 변환까지 해야 한다면 FreeCAD를 설치하는 식으로 용도에 맞춰 고르면 됩니다.
